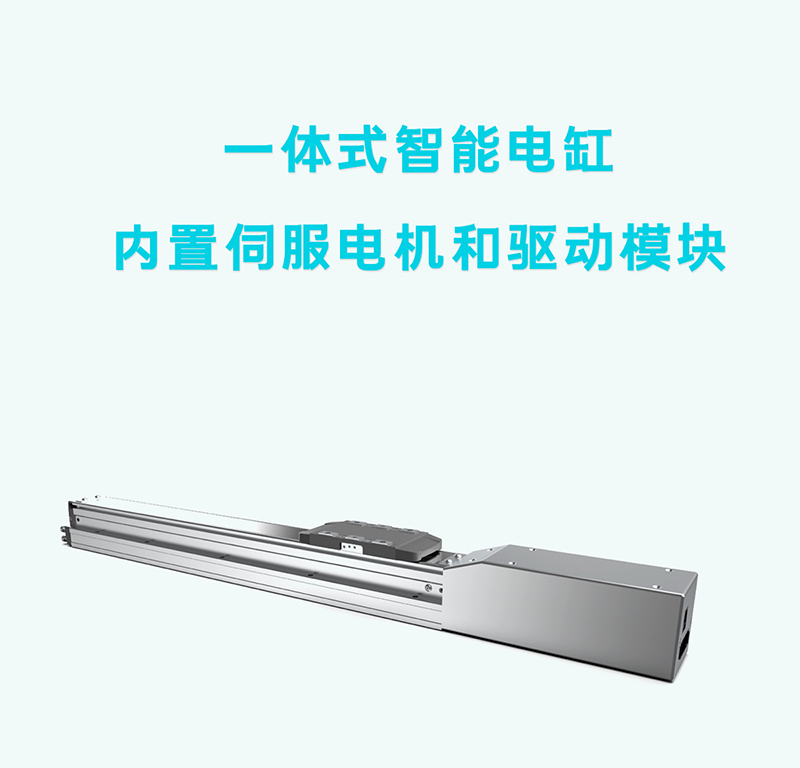

高度一體化智能電動電缸

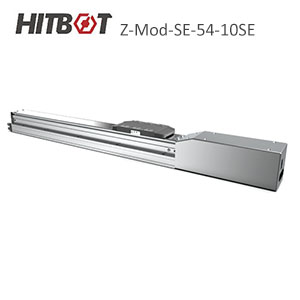

Z-Mod-SE-54-10SE

首頁 / 智能電缸 / Z-Mod-SE-54-10SE
播放視頻
  • 電機功率/電壓：100W/DC24V
  • 額定扭矩：0.32N.m
  • 重復定位精度：±0.01mm
  • 行程范圍：50-800mm(50mm間隔)
  • 馬達額定轉速: 3000RPM
播放視頻
  • 電機功率/電壓：100W/DC24V
  • 額定扭矩：0.32N.m
  • 重復定位精度：±0.01mm
  • 行程范圍：50-800mm(50mm間隔)
  • 馬達額定轉速: 3000RPM

Z-Mod-SE-54-10SE 核心參數

電機功率/電壓 100W/DC24V
額定扭矩（N·m） 0.32
滾珠絲杠導程 5 10 20
最高速度（mm/sec） 250 500 1000
額定加速度（※1） 0.3G 0.3G 0.3G
最大可搬重量 水平/壁掛 30 15 10
垂直 10 5 2.5
額定推力（N） 361.7 180.9 90.5
行程范圍 500-800 (50間隔）
馬達額定轉速（RPM） 3000
注：1G=9800mm/sec2。
重復定位精度 ±0.01mm
驅動方式 滾珠絲杠Φ12mm轉造C7級
動態容許力矩（注1） Ma：13.8N·m，Mb：13.8N·m，Mc：20.2N·m
負荷允許伸出長度 300mm以下
傳感器 ①-LS,②HOME,③+LS ,NPN, 24V DC
感應器線纜長度 2m
基座材質 擠壓鋁型材，白色光澤
安裝面積精度要求 平面度0.05mm以下
使用環境 0-40°C,85％RH (無結霜）
注1：行走壽命為10000km時的數值

規格參數

型號性能
電機功率/電壓 100W/DC24V
額定扭矩( N.m ) 0.32
滾珠絲杠導程 5 10 20
最高速度（mm/sec) 250 500 1000
額定加速 0.3G 0.3G 0.3G
最大可搬重量（水平/壁掛）（kg) 30 30 30
垂直 10 5 2.5
額定推力（N） 361.7 180.9 90.5
行程范圍 50-800(50間隔）
馬達額定轉速（RPM） 3000
注： 1G=9800mm/sec2
通用規格
重復定位精度 ±0.01mm
驅動方式 滾珠絲杠φ12mm轉造C7級
動態容許力矩（注1） Ma:13.8N.m, Mb:13.8N.m, Mc:20.2N.m
負荷允許伸出長度 300mm以下
傳感器 ①-LS, ②HOME, ③+LS, NPN, 24VDC
感應器線纜長度 2m
基座材質 擠壓鋁型材，白色光澤
安裝面積精度要求 平面度0.05mm以下
使用環境 0-40℃, 85%RH(無結霜）
注1：行走壽命為10000km時的數值

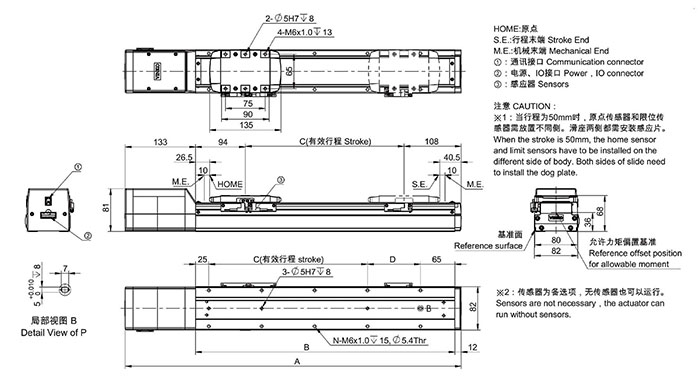

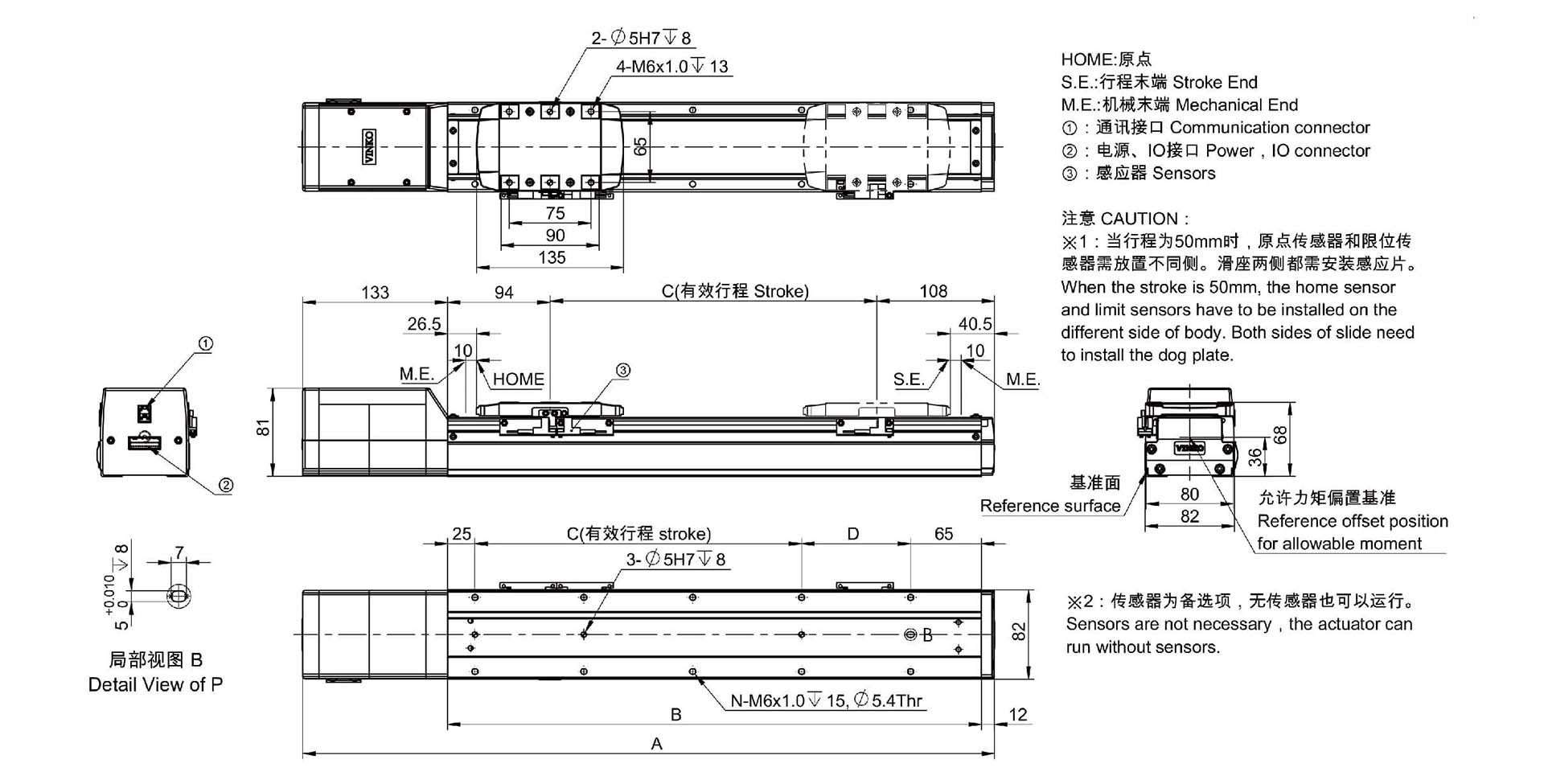

尺寸圖代號說明 ? 質量； 單位：mm
有效行程50100150200250300350400
A199249299?349?399?449?499?549
?B?190?240?290?340?390?440?490?540
?C?50?100?150?200?250?300?350?400
?D?25?75?25?75?25?75?25?75
?F?1?1?2?2?3?3?4?4
?N?6?6?8?8?10?10?12?12
?質量?2.1?2.25?2.4?2.55?2.7?2.85?3?3.15
尺寸圖代號說明 ? 質量； 單位：mm
有效行程450500550600650700750800
A199249299?349?399?449?499?549
?B?190?240?290?340?390?440?490?540
?C?50?100?150?200?250?300?350?400
?D?25?75?25?75?25?75?25?75
?F?1?1?2?2?3?3?4?4
?N?6?6?8?8?10?10?12?12
?質量?2.1?2.25?2.4?2.55?2.7?2.85?3?3.15
