- 最高速度：水平：180mm/s(1.5kg負載),
垂直:120mm/s(2kg負載) - 最大可搬重量 水平/壁掛: 4kg
- 垂直: 2kg
- 額定推力：100N（水平）
- 重復定位精度：±0.03mm
- 最高速度：水平：180mm/s(1.5kg負載),
垂直:120mm/s(2kg負載) - 最大可搬重量 水平/壁掛: 4kg
- 垂直: 2kg
- 額定推力：100N（水平）
- 重復定位精度：±0.03mm
產品描述
資料下載

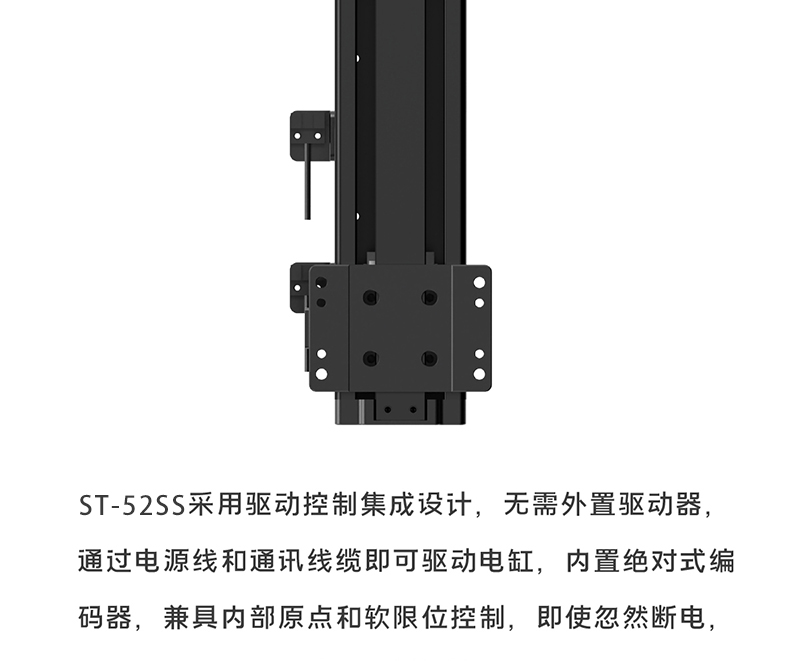

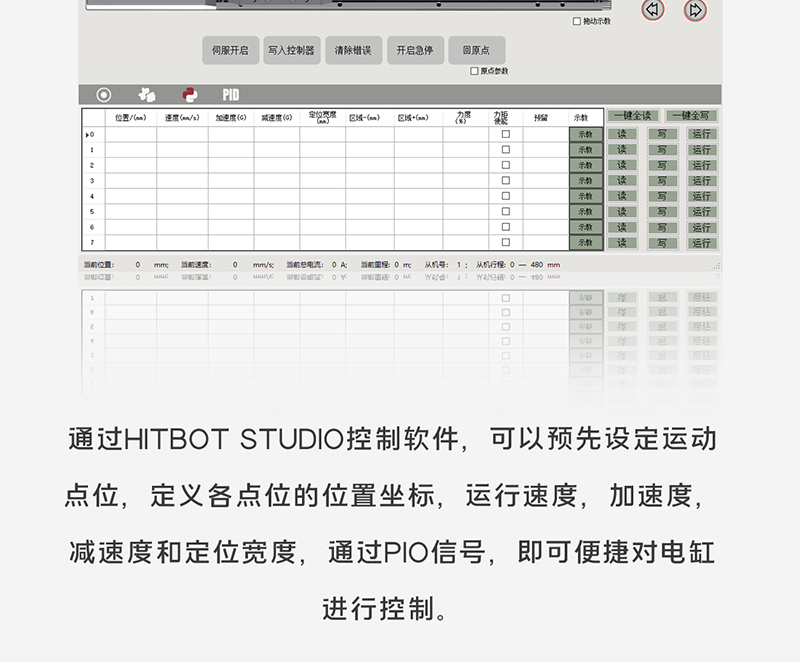

產品描述

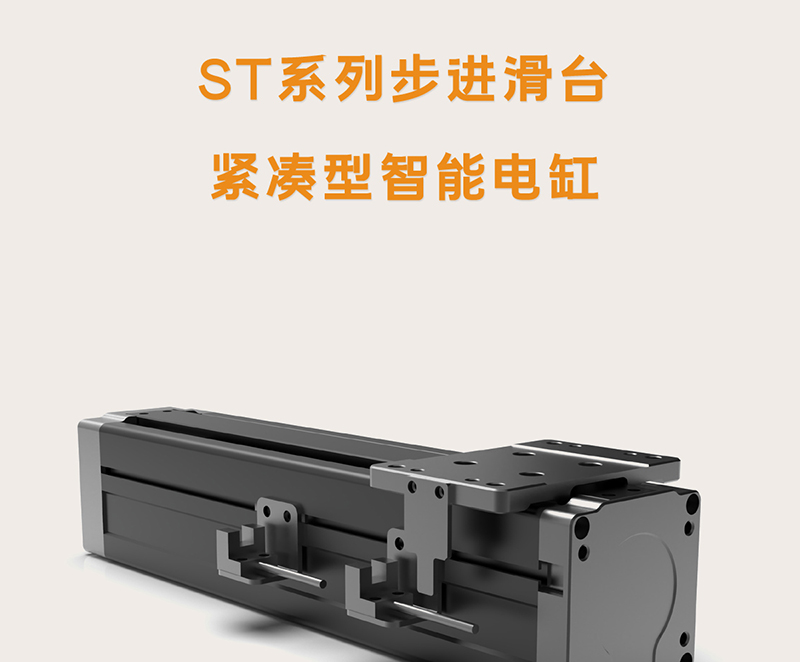

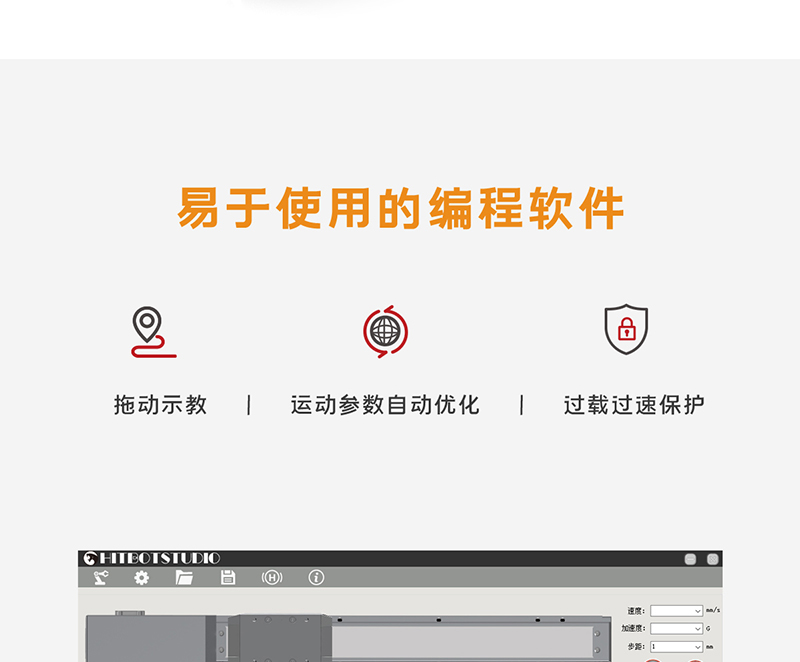

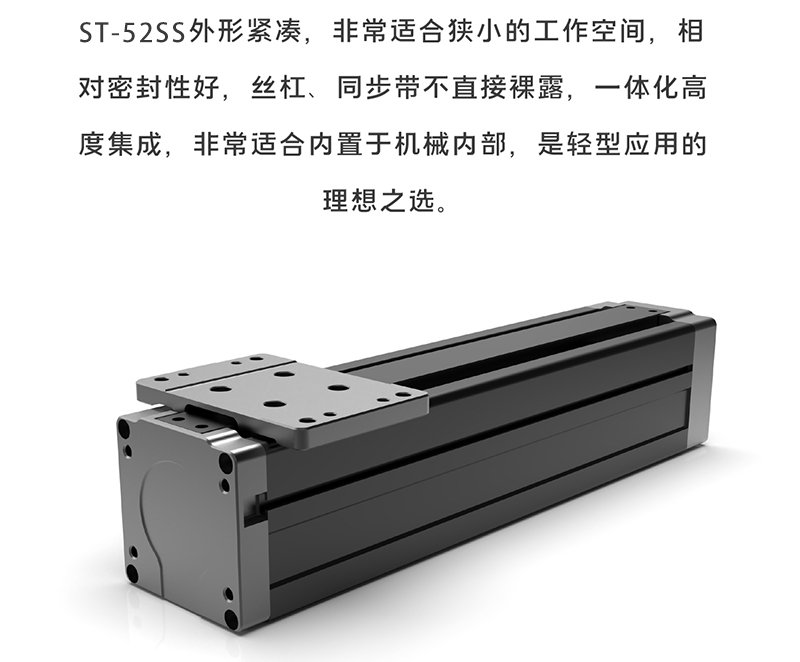

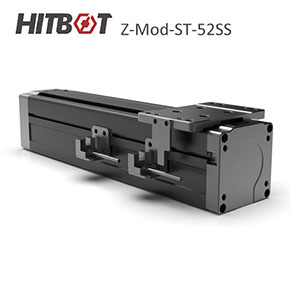

Z-Mod-ST-52SS 核心參數
| HL42CM04 | 100N |
| 步進電機規格 | 額定推力 |
| 100~400mm | 4kg |
| 行程范圍 | 最大可搬重量 |

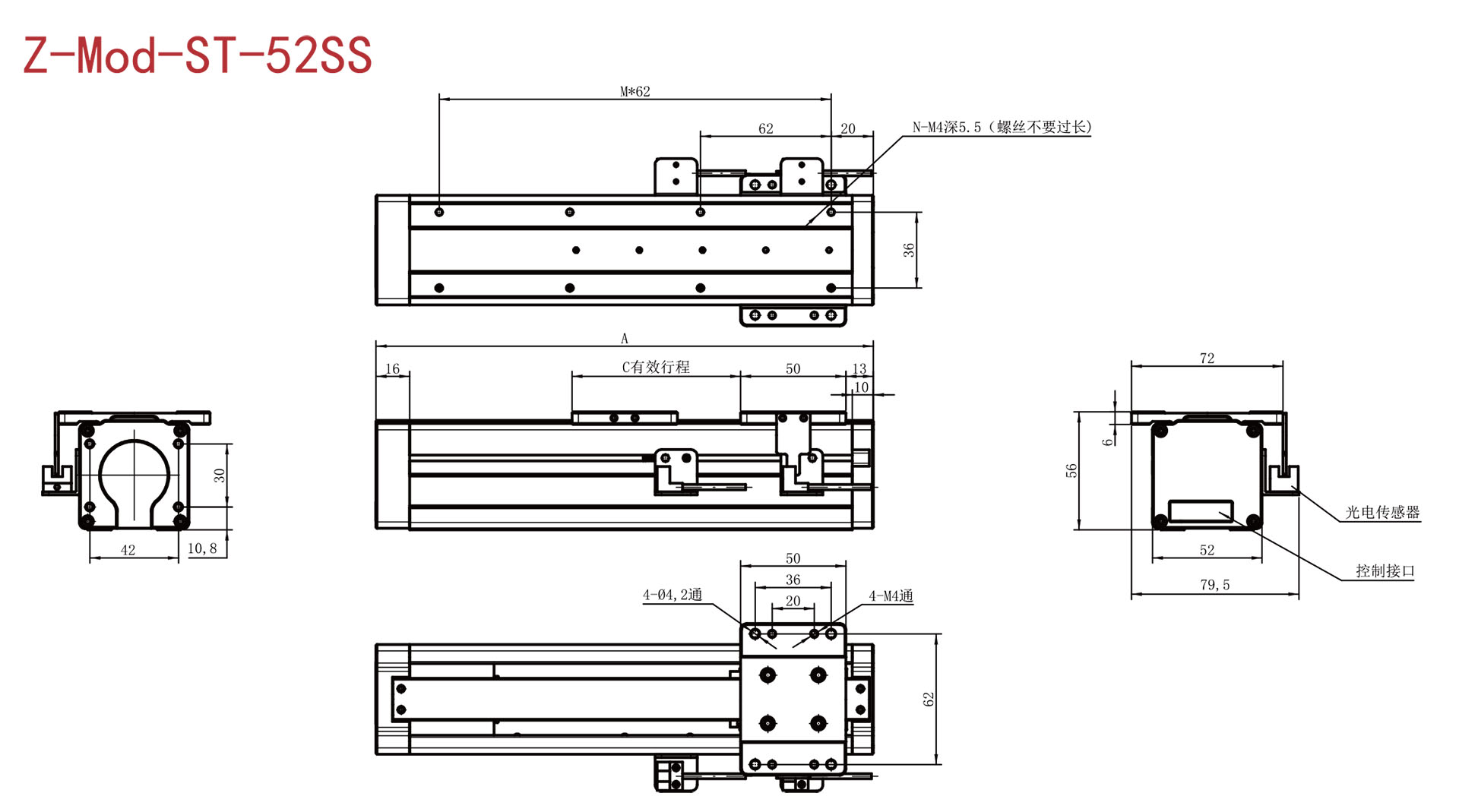

| *線框尺寸圖 |
 |
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | HL42CM04 (對標雷賽42CM04) | |||
| 額定扭矩( N.m ) | 參考曲線性能圖 | |||
| 導程 | 12 | |||
| 最高速度（mm/sec) | 水平：180（1.5kg?負載） | 垂直：120（2kg 負載） | ||
| 額定加速 | / | / | ||

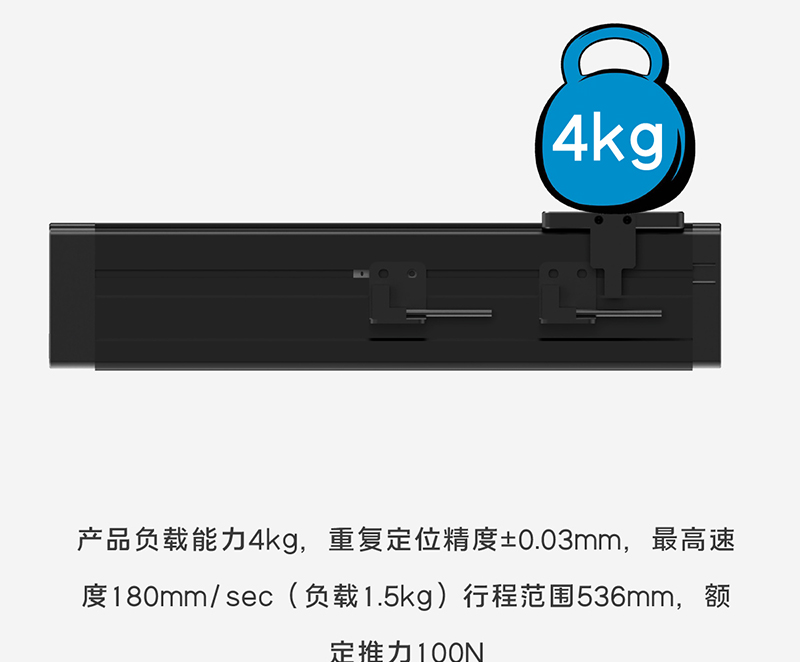

| 最大可搬重量（水平/壁掛）（kg) | 4 | |||
| 垂直 | 2 | |||
| 額定推力（N） | 100 (水平） | |||
| 行程范圍 | 100-400mm ( 100mm 間隔） | |||
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |||
| 注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.03mm |
| 驅動方式 | T?型絲桿 |
| 動態容許力矩（注1） | Ma:34.7N.m, Mb:34.7N.m, Mc:55.67N.m |
| 負荷允許伸出長度 | 120mm |

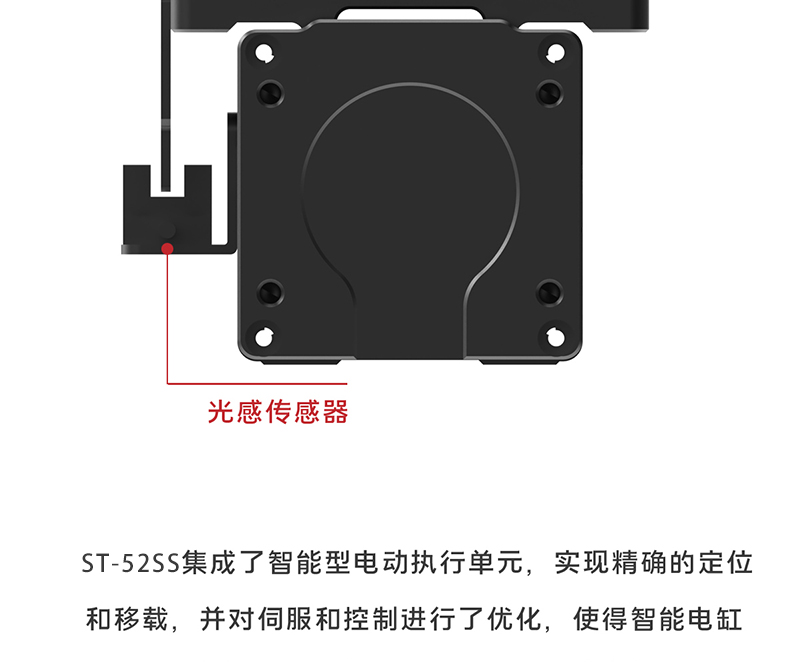

| 傳感器 | / |
| 感應器線纜長度 | 1.5m |
| 基座材質 | 擠壓鋁型材，黑色光澤 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(不結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | ||||
| 有效行程 | 100 | 200 | 300 | 400 |
| A | 236 | 336 | 436 | 536 |
| C | 100 | 200 | 300 | 400 |
| ?M | 3 | 4 | 6 | 7 |
| N | 8 | ?10 | 14 | 16 |
| ?質量 | 1.2 | 1.48 | 1.76 | 2.04 |
資料下載
Z-Mod-ST-52SS 核心參數
| 步進電機規格型號 | HL42CM04(對標雷賽42CM04) | |
| 額定扭矩（N·m） | 參考曲線性能圖 | |
| 導程 | 12 | |
| 最高速度（mm/sec） | 水平：180（1.5kg負載） | 垂直：120（2kg負載） |
| 額定加速度 (mm/sec2) | / | / |
| 最大可搬重量 水平/壁掛 | 4 | |
| 垂直 | 2 | |
| 額定推力（N） | 100（水平） | |
| 行程范圍 | 100-400（100間隔） | |
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |
| 注：1G=9800mm/sec2 最高速度只做參考，負載與速度成反比。 | ||
| 重復定位精度 | ±0.03mm | |
| 驅動方式 | T型絲杠 | |
| 動態容許力矩（注1） | Ma：34.7N·m，Mb：34.7N·m，Mc：55.67N·m | |
| 負荷允許伸出長度 | 120mm | |
| 傳感器 | / | |
| 感應器線纜長度 | 1.5m | |
| 基座材質 | 擠壓鋁型材，黑色光澤 | |
| 安裝面積精度要求 | 平面度0.05mm以下 | |
| 使用環境 | 0-40°C,85％RH]（不結霜） | |
| 注1：行走壽命為10000km時的數值 | ||
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | HL42CM04 (對標雷賽42CM04) | |||
| 額定扭矩( N.m ) | 參考曲線性能圖 | |||
| 導程 | 12 | |||
| 最高速度（mm/sec) | 水平：180（1.5kg?負載） | 垂直：120（2kg 負載） | ||
| 額定加速 | / | / | ||
| 最大可搬重量（水平/壁掛）（kg) | 4 | |||
| 垂直 | 2 | |||
| 額定推力（N） | 100 (水平） | |||
| 行程范圍 | 100-400 ( 100 間隔） | |||
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |||
| 注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.03mm |
| 驅動方式 | T?型絲桿 |
| 動態容許力矩（注1） | Ma:34.7N.m, Mb:34.7N.m, Mc:55.67N.m |
| 負荷允許伸出長度 | 120mm |
| 傳感器 | / |
| 感應器線纜長度 | 1.5m |
| 基座材質 | 擠壓鋁型材，黑色光澤 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(無結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | ||||
| 有效行程 | 100 | 200 | 300 | 400 |
| A | 236 | 336 | 436 | 536 |
| C | 100 | 200 | 300 | 400 |
| ?M | 3 | 4 | 6 | 7 |
| N | 8 | ?10 | 14 | 16 |
| ?質量 | 1.2 | 1.48 | 1.76 | 2.04 |
